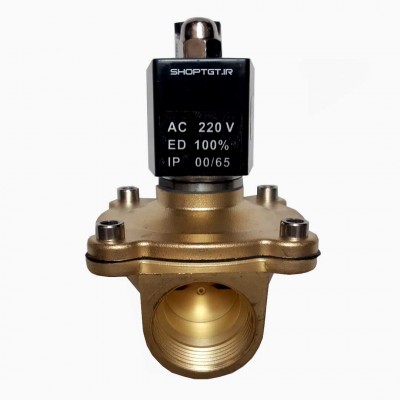

شیر برقی برنجی 1 اینچ استریم

 یکی از دستگاه‌هایی که امروزه به طور گسترده در صنعت و در بخش تاسیسات مورد استفاده قرار می‌گیرد، سلنوئید ولو می‌باشد.

سلنوئید ولو یا شیر برقی یک شیر کنترل شده الکترومکانیکی می‌باشد.

ولو شامل یک کویل الکتریکی به همراه هسته فرومغناطیس است که در داخل آن قرار داشته و قابلیت جابجایی دارد و در واقع این مجموعه به عنوان یک سلنوئید یا سیم پیچ عمل می کند.

هسته این سیم پیچ، پیستون نامیده می شود. در حالت عدم تحریک (rest position) ، این پیستون یک حفره کوچک را می‌بندد.

با اعمال جریان الکتریکی به سلنوئید، این جریان باعث ایجاد میدان مغناطیسی می‌شود که این میدان به پیستون داخل سلنوئید نیرو وارد کرده و آن را جابجا می‌کند.

به این ترتیب با حرکت هسته، مجرا باز یا بسته می‌شود.

در واقع شیر برقی هیدرولیک شیری است که با اعمال نیرویی الکتریکی عمل می نماید و میزان جریان سیال را در یک سیستم هیدرولیک قطع و وصل یا تنظیم می کند.

شیر برقی هیدرولیک شامل یک شیر است که به یک مکانیزم برقی (Solenoid) که توانائی قطع و وصل جریان سیال و یا کنترل آن را دارد، متصل می باشد.

این تغییر بر مبنای دستوری است که از سیستم کنترل دریافت می شود انجام می پذیرد

[۸/۲۷،‏ ۱۹:۴۹] Pouriya: این ولوها از دو قسمت سلونوئید و بدنه ( شیر ) تشکیل می شوند .

قسمت سلونوئید خود شامل سیم پیچ ، میله آهنی ، فنر ، شیر کنترلی و کابل کنترلی می باشد.

شیر اصلی هم از ورودی ، خروجی ، قطعه مسدود کننده جریان و دیافراگم و فنر تشکیل می شود.

در موقع فعال بودن سلونوئید همواره جریان بسیار ضعیفی از سیال از مجرا و شیر کنترلی عبور می کند .

شیرهای سلونوئید از آب بندهای لاستیکی یا فلزی برای آب بندی جاهای مختلف استفاده می شود .

در شیرهای که از دیافراگم استفاده می شود یک فنر برای باز نگه داشتن دیافراگم در مواقع غیر فعال بودن شیر استفاده می شود .

یک طرح ساده از شیر سلونوئید در حالت غیر فعال و مسیر بسته فرض کنیم و سیال مورد استفاده آب باشد .

آب از ورودی شیر به داخل جریان می یابد و از سوراخ های که در دیافراگم وجود دارد قسمت بالا و پایین آن را پر می کند و یک فشار ثابت ایجاد می کند و دیافراگم از جای خود حرکت نمی کند و شیر بسته باقی می ماند.

ولی هنگامی که جریان در سلونوئید برقرار می شود نیروی مغناطیسی سلونوئیدرا به سمت بالا کشیده و شیر کنترلی باز می شود.

با باز شدن این قسمت از شیر تعادل فشار از بین می رود و دیافراگم را به بالا فشار می دهد و شیر باز می شود.

همواره جریان بسیار کمی از قسمت کنترلی شیر عبور می کند که این تعادل را مرتبا بر هم می زند و شیر باز باقی می ماند .

وقتی که سلونوئید دوباره غیر فعال می شود قسمت کنترلی بسته می شود دوباره قسمت بالا و پایین دیافراگم دوباره به تعادل فشار می رسد و شیر را می بندد

کاربرد این شیرها در سیستم های پر قدرت بادی و هیدرولیکی سیستم های آبپاش صنعتی و اتوماتیک ، ماشین های خانگی مانند ظرف شویی و لباس شویی ، صنایع نفت ، گاز و پتروشیمی ، سیستم های تصفیه آب و فاضلاب و تهویه مطبوع و …

مدار عملکردی سلونوئید ولو

سلنوئید ولو جهت باز، بسته و کنترل کردن شدت جریان مایع یا گاز عبوری از درون لوله استفاده می‌شود.

نحوه عملکرد این ولوها از طریق مدار آن‌ها کاملا قابل درک است.

یک شیر 2/2، دارای دو دریچه (ورودی و خروجی) و دو وضعیت می باشد.

این ولو ها می‌توانند از نوع Normally open و یا Normally close باشند.

در نوع Normally open، هنگامی که جریانی در سیم پیچ ها جاری نمی‌باشد (de-energized state)، ولو باز بوده و سیال می‌تواند از دریچه عبور کند؛

اما در نوع Normally close ، هنگامی که جریانی از سیم پیچ‌ها عبور نمی‌کند، ولو بسته بوده و مانع از عبور سیال از دریچه می‌شود
